虚拟局域网VLAN

• 主要应用于交换机上
• 一台交换机默认情况下连接一个广播域，因为默认情况下所有的接口都是属于同一个VLAN，默认VLAN1，所以是在同一个广播域中

一、目的

• 划分广播域，不同广播域是不能进行通信的，这时想要通信需要路由
• 增加网络安全性
• 简化了网络管理

二、VLAN种类

1. 静态VLAN

• 基于端口划分，需要管理员配置，创建VLAN并将接口加入到VLAN

2. 动态VLAN

• 基于MAC地址自动将同一类型的MAC地址加入到同一VLAN

三、静态VLAN

• VLAN的范围（思科设备）华为设备会有所差异
  • 总计4096个vlan 0~4095
  • 0，4095保留
  • 默认vlan 1
  • 以太网vlan 2~1001
  • 扩展以太网vlan 1025~4094

四、配置静态vlan

• 创建vlan

  • 在vlan数据库中创建

  valn datdbase
  vlan 2

  • 全局模式创建

  conf t
  vlan 2

• 将接口加入vlan

  • 需要去指定接口的模式

  conf t
  int f0/1 或者 int range f0/10-20    #前面的是某个接口，后面的是连续的接口范围
  sw acc vlan 2   #加入对应vlan

• 其他配置命令

  • 查看vlan信息

  show vlan brief

  • 查看指定vlan

  show valn id 2

  • 删除valn

  conf t
  no vlan 2

通过在交换机上创建vlan，将不同主机加入对应vlan后，在同一交换机下，相同valn可以直接通信，不同vlan无法直接通信

五、vlan trunk

1. 目的

• 实现相同vlan跨交换机通信

2. 交换机接口模式

• 默认是动态自动
• 连接主机：协商结果为access
• 连接交换机：
  • 动态自动----动态自动 协商结果为access
  • 动态自动----动态企望 协商结果trunk
  • 动态自动----access access
  • 动态自动----trunk trunk

3. trunk封装

• 思科私有

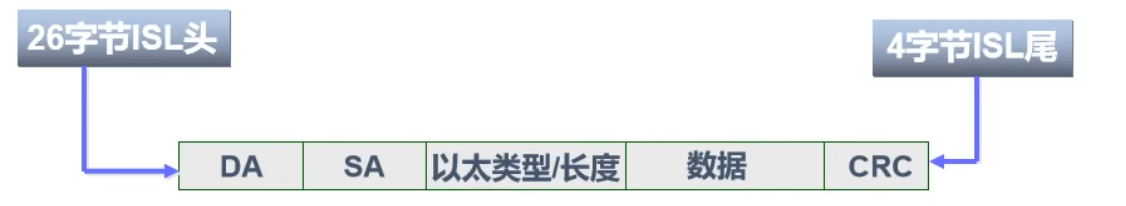

  • ISL


• 标准的

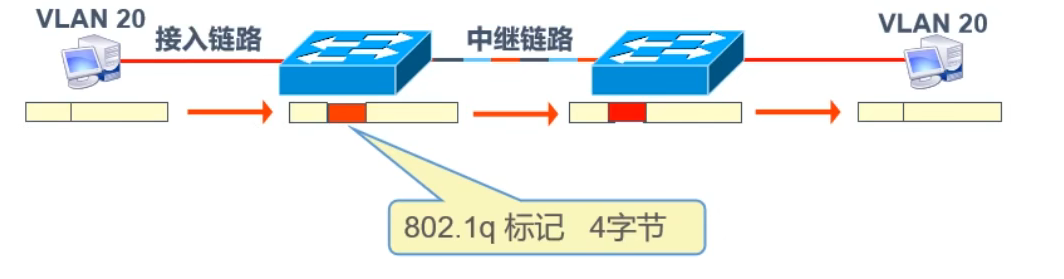

  • 802.1q 不同厂商的交换机使用的共有标准
