生成树协议（STP）

一、STP概念

• 防止交换机冗余链路产生环路，避免广播风暴

二、STP工作原理

• 选择根网桥（交换机）
  • 比较网桥ID（网桥的优先级+网桥的MAC地址。网桥优先级默认是32768，可以由管理员更改，需要更改为4096的倍数），网桥ID较小的为根交换机
  • 根网桥上的端口不可能被阻塞
• 选择根端口
  • 根路径成本最少
  • 直连网桥ID最小
  • 端口ID最小（端口ID默认是128）
• 选择指定端口
  • 根网桥上的所有端口全是指定端口
  • 每个网段上选择一个指定端口
  • 非根网桥上选指定端口
  • 根路径成本最少
  • 网桥ID最小
  • 端口ID最小（端口ID默认是128）
• 没有被选中的端口就是阻塞端口

三、STP其他概念

3.1 STP的收敛

• 收敛：整个网络达到一致的情况
• 交换机的端口的五种状态
  • 禁用：down
  • 阻塞：不能发送数据，也不会进行mac地址学习，只会侦听网络的BPDU（拓扑变更通告）
  • 侦听：可以收发BPDU，但不会进行MAC地址学习
  • 学习：可以收发BPDU并可以进行MAC地址学习，不会转发数据
  • 转发：正常转发业务数据
• 计时器
  • hello时间
  • 转发延时
  • 最大老化时间

四、配置

• 因为交换机上有vlan的划分，当划分了广播域，就阻挡了广播，所以不同vlan具有不同STP

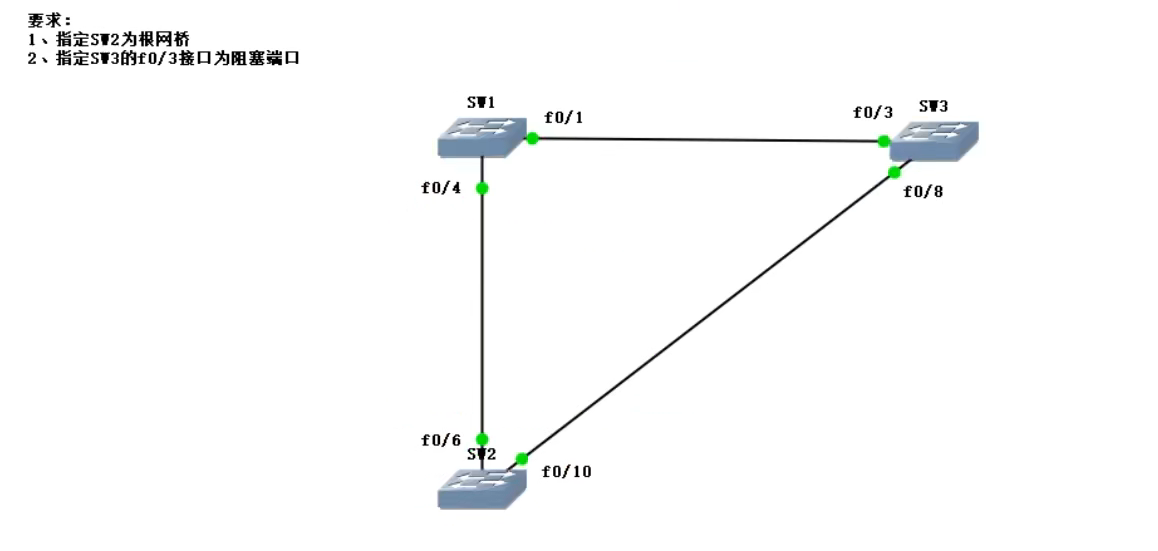

1. 单生成树（交换机上只有一个valn）

• 设置网桥优先级

  sw2(config)#spanning-tree vlan 1 priority 4096

• 指定sw3的f0/3接口为阻塞
  • 设置sw1的网桥优先级为8192

  sw1(config)#spanning-tree vlan 1 priority 8192

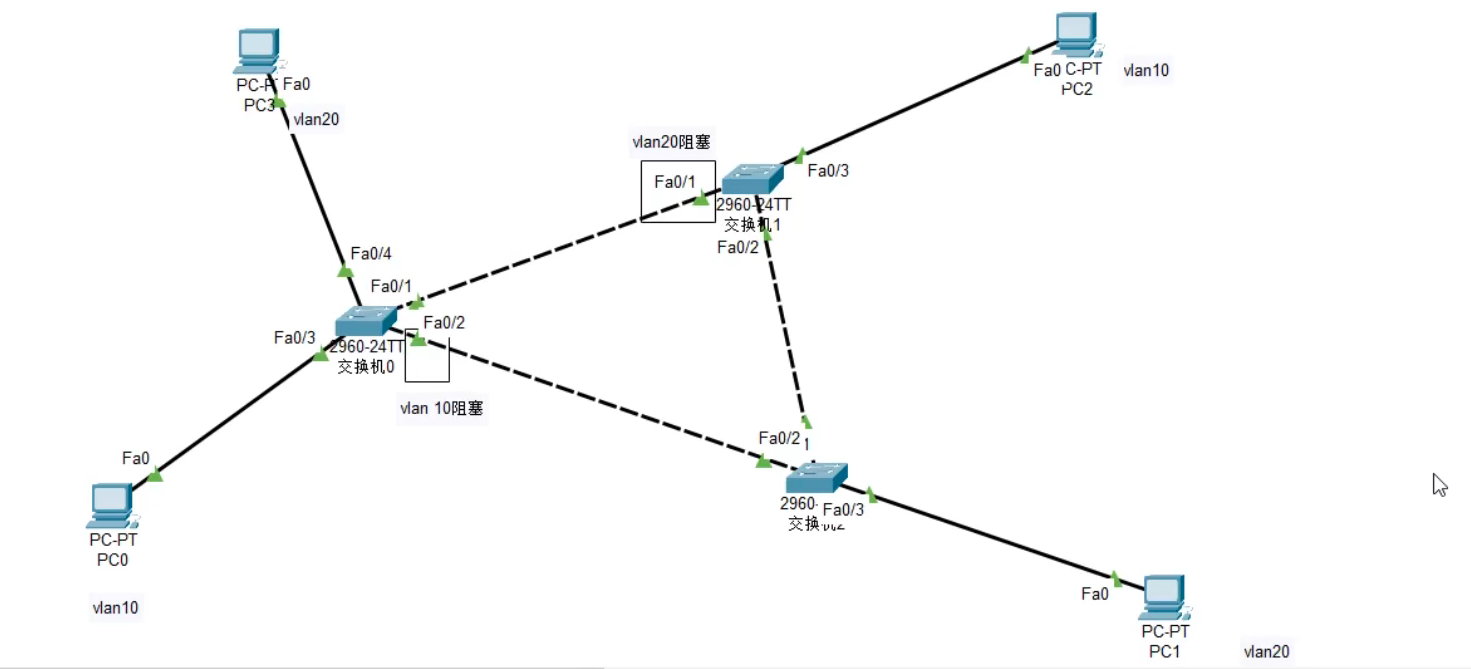

2. 多生成树（交换机上有多个valn）

3. 其他配置*

• 直接指定根网桥

  sw(config)#spanning-tree valn 1 root primary

• 修改端口成本（端口成本由带宽决定）

  sw(config-if)#spanning-tree vlan 1 cost 19

• 修改端口优先级

  sw(config-if)#spanning-tree vlan 1port-priority 64
